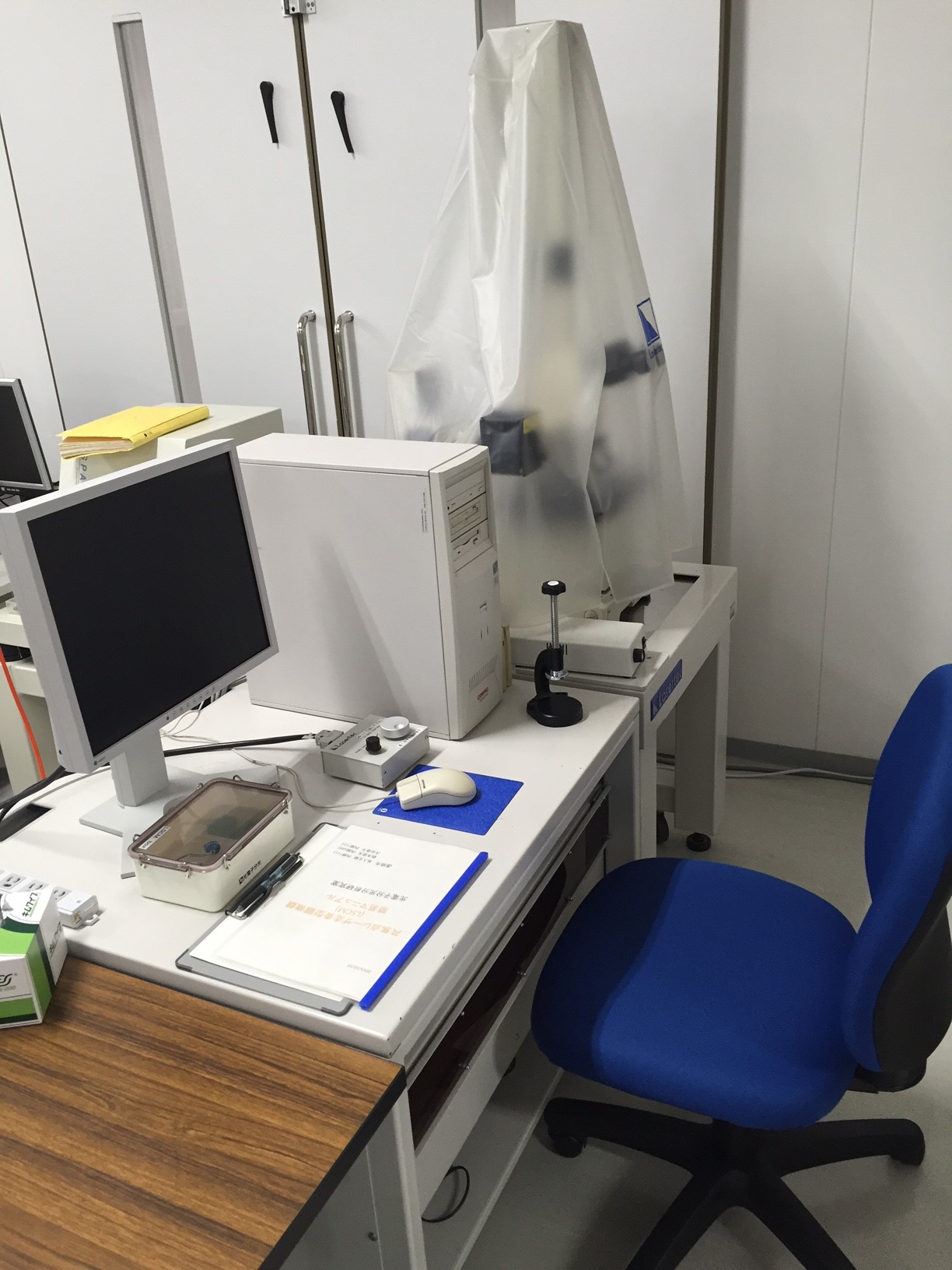

【共焦点レーザー走査型顕微鏡(LSCM)】

Laser Scanning Confocal Microscope

メーカー／型番：レーザーテック／１LM21D

AP-100314

戻るBack

お問い合わせContact

状態：Status

稼働中 In Service

予約状況
Equipment Availability

設置場所Location

建屋・棟：Building	工学部フロンティア応用科学研究棟
住所：Address	〒060-8628 北海道札幌市北区北13条西8丁目北海道大学工学部
フロア：Floor	1階 1-03

メーカー／型番：Manufacturer／Model Name

レーザーテック／１LM21D
Laser-tec／１LM21D

カテゴリー：Category

表面分析・形態観測用装置

装置管理者：Instrument Manager

光電子分光分析研究室
xpslab@eng.hokudai.ac.jp
0117066882

装置所属／装置供出者：Affiliated Department／Instrument Provider

工学部
Faculty of Engineering

利用料金：Fee

初回講習料（基本料）Initial Training Fee	学外（他大学・公的機関）	￥8,800
	学外（その他・民間企業）	￥8,800

予約利用料Facility Usage Fee	学外（他大学・公的機関）	￥1,100 / 時間
	学外（その他・民間企業）	￥1,400 / 時間

技術相談料Technical Consulting Fee	学外（他大学・公的機関）	￥11,000 / 時間
	学外（その他・民間企業）	￥14,300 / 時間

参照 URL：

光電子分光分析研究室ウェブサイト

備考：Note	https://xpslab.eng.hokudai.ac.jp/をご確認下さい
概要・性能：Performance	焦点距離がばらばらになるような凹凸のある試料であってもボケのない表面像を得る事が出来る。また、マイクロメートルオーダーで表面の凹凸情報を測定、3次元画像などの解析が行える。接眼レンズはx20、対物レンズはx5, x10, x20, x50, x100が装備されている。	It is possible to obtain a blur-free surface image even for uneven samples where the focal distance is uneven. It is also possible to measure surface height on the micrometer order and analyze 3D images. The instrument is equipped with an x20 eyepiece and x5, x10, x20, x50, and x100 objective lenses.
仕様：Specs	光源：He-Neレーザー 632.8nm、ハロゲンランプ画像処理：3次元表示、表面粗さ解析、高度差表示、2値化、面積・体積計算、各種フィルタリング対物倍率：5ｘ、10ｘ、20ｘ、50ｘ、100ｘＺステージ：粗動26㎜、微動±2㎜積載最大試料高さ：120㎜	Light source: He-Ne laser 632.8nm, halogen lamp Image processing: 3D display, surface roughness analysis, elevation difference display, binarization, area/volume calculation, various filtering Objective magnification: 5x, 10x, 20x, 50x, 100x Z stage: coarse movement 26 mm, fine movement ±2 mm Maximum sample height: 120mm
説明：Guide	通常の実体顕微鏡での観察も使用出来る FSM画像取得により高低差のある試料表面でも全点で焦点の合った画像を得られる。 2次元Z画像取得により、3次元表示、高低差評価、表面粗さ評価が行える。	Can also be used for observation with an ordinary stereo microscope. FSM image acquisition enables images to be focused at all points even on a sample surface with height differences. 2D Z image acquisition enables 3D display, height difference evaluation, and surface roughness evaluation.
