【触針式プロファイラー（段差計）】

Stylus Profiler

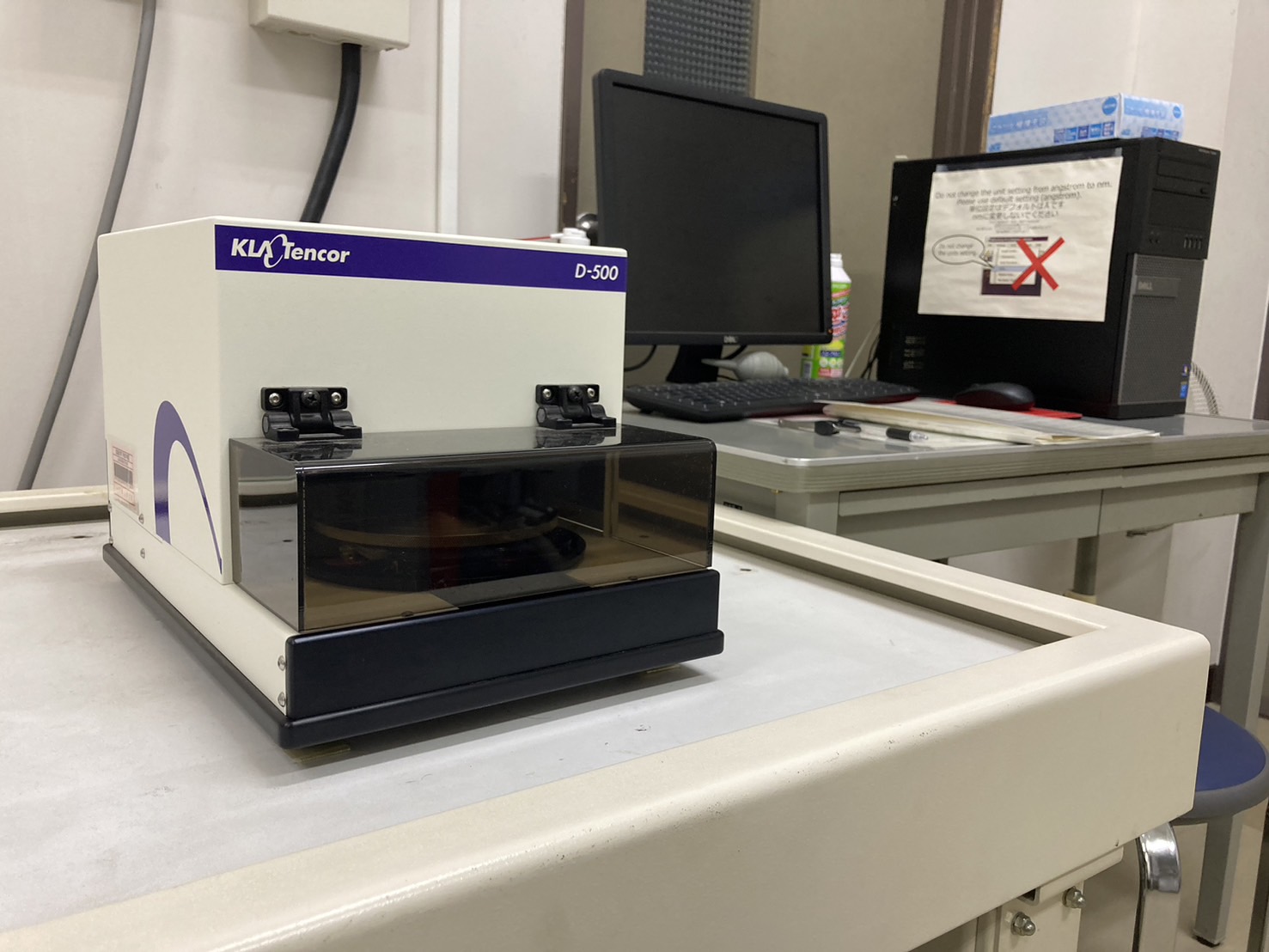

メーカー／型番：KLA-Tencor／Alpha-Step D-500

AP-200092

戻るBack

お問い合わせContact

状態：Status

稼働中 In Service

予約状況
Equipment Availability

建屋・棟：Building	工学部L棟
フロア：Floor	1階 L109室

メーカー／型番：Manufacturer／Model Name

KLA-Tencor／Alpha-Step D-500
KLA-Tencor／Alpha-Step D-500

カテゴリー：Category

専用測定装置

装置管理者：Instrument Manager

ナノテク装置管理者（情報）
nanolab@ist.hokudai.ac.jp
6539

装置所属／装置供出者：Affiliated Department／Instrument Provider

情報科学研究院
Advanced Research Infrastructure for Materials and Nanotechnology

利用料金：Fee

初回講習料Initial Training Fee	学外（他大学・公的機関）		￥26,400
	学外（その他・民間企業）		￥26,400

予約利用料Facility Usage Fee	学外（他大学・公的機関）	データなし	￥500 / 時間
		データあり	￥400 / 時間
	学外（その他・民間企業）	データなし	￥900 / 時間
		データあり	￥700 / 時間

技術代行料Processing Fee	学外（他大学・公的機関）	データなし	￥9,300 / 時間
		データあり	￥9,200 / 時間
	学外（その他・民間企業）	データなし	￥9,700 / 時間
		データあり	￥9,500 / 時間

技術補助料Technical Assisting Fee	学外（他大学・公的機関）	データなし	￥4,900 / 時間
		データあり	￥4,800 / 時間
	学外（その他・民間企業）	データなし	￥5,300 / 時間
		データあり	￥5,100 / 時間

技術支援料（通常）Technical Support Fee (Normal)	学外（他大学・公的機関）		￥4,400 / 時間
	学外（その他・民間企業）		￥4,400 / 時間

技術支援料（高度）Technical Support Fee (High)	学外（他大学・公的機関）		￥8,800 / 時間
	学外（その他・民間企業）		￥8,800 / 時間

技術相談料Technical Consulting Fee	学外（他大学・公的機関）		￥11,000 / 時間
	学外（その他・民間企業）		￥11,000 / 時間

概要・性能：Performance	試料表面に触針を接触させ、試料台を直線的に走査させます。触針が試料の凹凸形状に追従することにより、表面形状を測定することができます。	A stylus is placed on the surface of the sample to scan the sample table in a straight line. The stylus follows the uneven shape of the sample to measure the surface profile.
仕様：Specs	ワイドな垂直測定レンジ（最大1200μm）優れた段差測定再現性（1σ＝0.5nm/1μm段差）低針圧測定（0.03mg ～ 15mg）観察用カラーカメラ（4Xデジタルズーム付）キーストーン画像補正機能	Wide vertical measuring range (up to 1200 μm) Excellent step measurement reproducibility (1σ = 0.5 nm / 1 μm step) Low needle pressure measurement (0.03mg ~ 15mg) Color camera for observation with 4X digital zoom Keystone image correction function
説明：Guide	--	--
