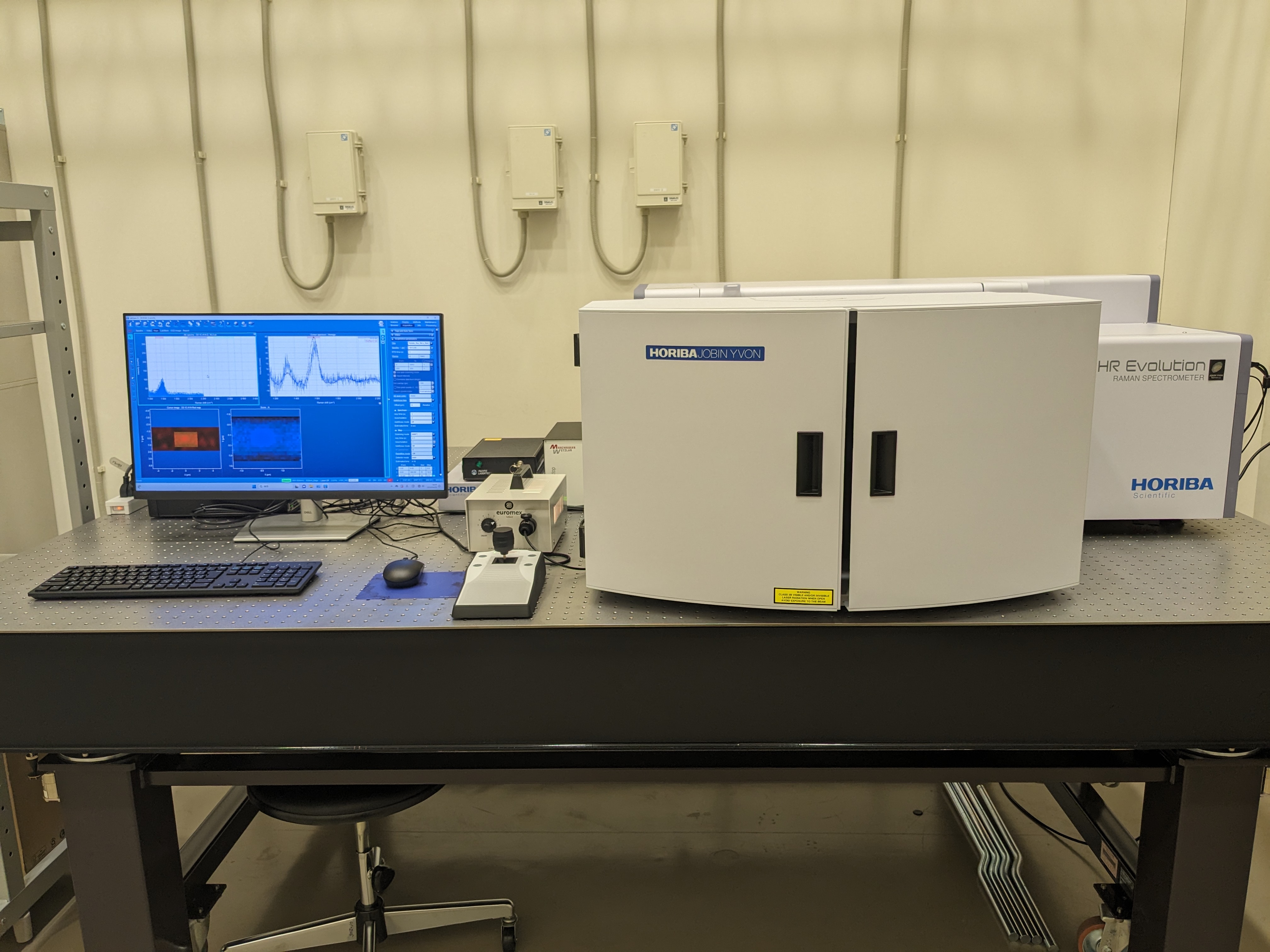

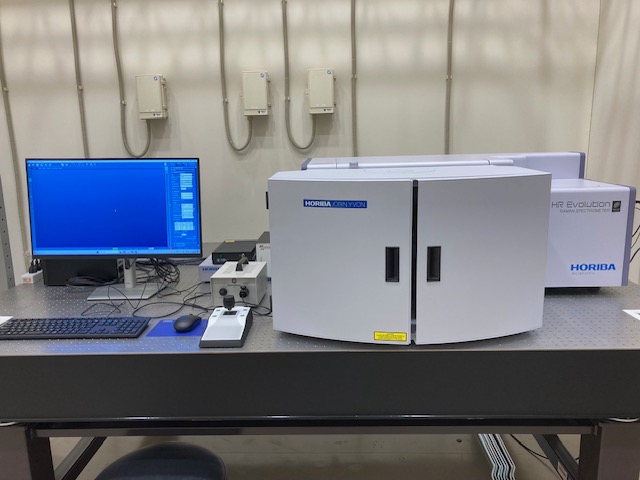

【ラマンイメージング装置】

Raman imaging microscope

メーカー／型番：堀場製作所／HR-Evolution type pa nano

AP-200090

戻るBack

お問い合わせContact

状態：Status

稼働中 In Service

予約状況
Equipment Availability

メーカー／型番：Manufacturer／Model Name

堀場製作所／HR-Evolution type pa nano
HORIBA／

カテゴリー：Category

分光分析装置

装置管理者：Instrument Manager

ナノテク連携室
nano-support-GFC@es.hokudai.ac.jp
0117069340

装置所属／装置供出者：Affiliated Department／Instrument Provider

電子科学研究所
Advanced Research Infrastructure for Materials and Nanotechnology

利用料金：Fee

初回講習料Initial Training Fee	学外（他大学・公的機関）		￥26,400
	学外（その他・民間企業）		￥26,400

予約利用料Facility Usage Fee	学外（他大学・公的機関）	データなし	￥3,700 / 時間
		データあり	￥2,900 / 時間
	学外（その他・民間企業）	データなし	￥5,400 / 時間
		データあり	￥4,200 / 時間

技術代行料Processing Fee	学外（他大学・公的機関）	データなし	￥12,500 / 時間
		データあり	￥11,700 / 時間
	学外（その他・民間企業）	データなし	￥14,200 / 時間
		データあり	￥13,000 / 時間

技術補助料Technical Assisting Fee	学外（他大学・公的機関）	データなし	￥8,100 / 時間
		データあり	￥7,300 / 時間
	学外（その他・民間企業）	データなし	￥9,800 / 時間
		データあり	￥8,600 / 時間

技術支援料（通常）Technical Support Fee (Normal)	学外（他大学・公的機関）		￥4,400 / 時間
	学外（その他・民間企業）		￥4,400 / 時間

技術支援料（高度）Technical Support Fee (High)	学外（他大学・公的機関）		￥8,800 / 時間
	学外（その他・民間企業）		￥8,800 / 時間

技術相談料Technical Consulting Fee	学外（他大学・公的機関）		￥11,000 / 時間
	学外（その他・民間企業）		￥11,000 / 時間

備考：Note	マテリアル先端リサーチインフラ事業装置（ARIM登録番号：HK-HK-631）
概要・性能：Performance	本装置は、試料にレーザを照射して得られるラマン散乱光を高感度に検出し、スペクトルの解析により試料の定性分析を行うことができるラマン分光装置。µm領域の顕微ラマン分光測定が可能。顕微ラマン分光装置のレーザの照射径は約1ミクロンであり、また、共焦点機能を搭載して空間分解能を高めているため、局所的な構造評価や化学組成による顕微イメージ画像の測定ができる。
仕様：Specs	⚫ レーザ（ラマン分析用光源）：励起波長 633nm 測定波長範囲：100-4000cm-1 ⚫ 分光器：入射スリット：0~1000μmまで、1μmステップで電動制御可能 ⚫ 検出器： CCD検出器 (Open Electrodeタイプ) ピクセル数： 1024x256 pixels 対応波長： 200～1050nm ⚫ 顕微鏡部：×5,×10,×100
