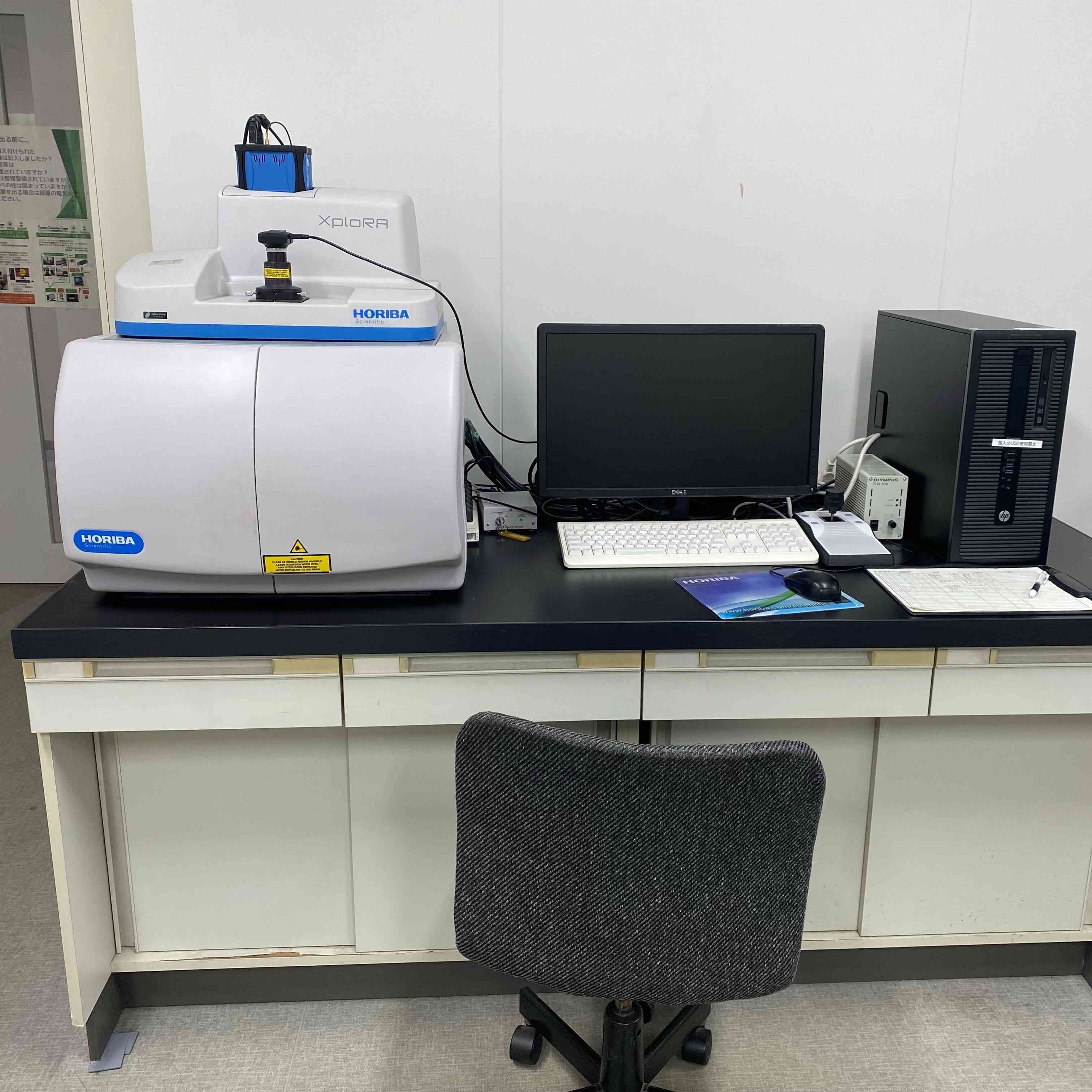

【ラマン顕微鏡】

Confocal Raman Microscope

メーカー／型番：堀場製作所／XploRA

AP-100352

戻るBack

お問い合わせContact

状態：Status

稼働中 In Service

予約状況
Equipment Availability

設置場所Location

建屋・棟：Building	工学部フロンティア応用科学研究棟
住所：Address	〒060-8628 北海道札幌市北区北13条西8丁目北海道大学工学部
フロア：Floor	1階 1-03

メーカー／型番：Manufacturer／Model Name

堀場製作所／XploRA
HORIBA／XploRA

カテゴリー：Category

分光分析装置

装置管理者：Instrument Manager

矢崎　大介
daisuke0721@eng.hokudai.ac.jp
0117066882

装置所属／装置供出者：Affiliated Department／Instrument Provider

工学部
Faculty of Engineering

利用料金：Fee

初回講習料（基本料）Initial Training Fee	学外（他大学・公的機関）	￥17,600
	学外（その他・民間企業）	￥17,600

予約利用料Facility Usage Fee	学外（他大学・公的機関）	￥2,700 / 時間
	学外（その他・民間企業）	￥3,500 / 時間

技術相談料Technical Consulting Fee	学外（他大学・公的機関）	￥11,000 / 時間
	学外（その他・民間企業）	￥14,300 / 時間

概要・性能：Performance	試料表面に集光したレーザー光を照射することで発生する光(ラマン散乱光)を検出する。ラマン散乱により発生する光は物質固有の周波数を持つため、光の周波数を解析することで組成や構造などの情報を得ることができる装置である。	This equipment detects the light (Raman scattering light) generated by irradiating a focused laser beam on the sample surface. Since the light generated by Raman scattering has a frequency unique to the material, this device can obtain information on composition and structure by analyzing the frequency of the light.
仕様：Specs	・レーザー波長 : 532 nm ・回折格子 : 2400, 1800, 1200, 600 gr/mm ・分光器 : Czerny Turner型 F = 200 mm ・対物レンズ : ×10, ×100 ・測定方法 : ポイント分析、マッピング分析	Laser wavelength : 532 nm Grating : 2400, 1800, 1200, 600 gr/mm Spectrograph : Czerny Turner type F = 200 mm Objective lens : ×10, ×100 Measuring method : point analysis, mapping analysis.
説明：Guide	この装置では、半径数マイクロメートルの一点を測定するポイント分析と、数マイクロメートル～数ミリメートル四方の範囲を連続的にポイント分析し、特定の周波数の強弱を色によって視覚的に表示するマッピング分析が利用できる。ポイント分析は測定場所の指定さえすればワンクリックで行うことができ、短時間で簡便な測定が可能である。	This equipment can use either point analysis that measure a radius of several micrometers or mapping analysis, which performs continuous point analysis over a range of several micrometers to several millimeters square and visually displays the strength or weakness of a specific frequency in terms of color. Point analysis can be performed with a single click once the measurement location has been specified, enabling quick and easy measurement.
参考論文：Scholarly Articles	「Synthesis of ZrN–SiO2 core–shell particles by a sol–gel process and use as particle-based structured coloring material」、Journal of the American Ceramic Society、2024、Shinji Noguchi
