オープンファシリティ

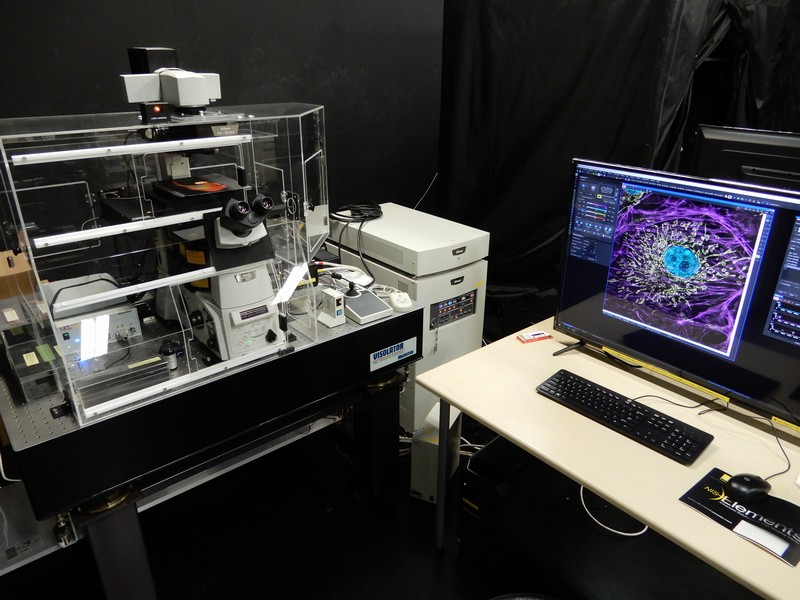

【超解像顕微鏡】

Super-Resolution Microscope System

メーカー／型番：ニコン／N-SIM

AP-100258

戻るBack

お問い合わせContact

状態：Status

メンテナンス中 Under Maintenance

予約状況
Equipment Availability

建屋・棟：Building	電子科学研究所 02-203
フロア：Floor	-

メーカー／型番：Manufacturer／Model Name

ニコン／N-SIM
Nikon／N-SIM

カテゴリー：Category

バイオ関連分析装置

装置管理者：Instrument Manager

NIC機器管理者
nic-system@es.hokudai.ac.jp
0117069442

装置所属／装置供出者：Affiliated Department／Instrument Provider

電子科学研究所
Research Institute for Electronic Science

利用料金：Fee

初回講習料（基本料）Initial Training Fee	学外（他大学・公的機関）	￥26,400
	学外（その他・民間企業）	￥26,400

予約利用料Facility Usage Fee	学外（他大学・公的機関）	￥4,100 / 時間
	学外（その他・民間企業）	￥5,300 / 時間

材料分析・加工料Material Analysis/Processing Fee	学外（他大学・公的機関）	￥12,900 / 時間
	学外（その他・民間企業）	￥14,100 / 時間

技術相談料Technical Consulting Fee	学外（他大学・公的機関）	￥11,000 / 時間
	学外（その他・民間企業）	￥14,300 / 時間

備考：Note	Station-5
概要・性能：Performance	構造化照明を、方向と位相を変えながら試料に照射し、得られた画像を再構築することにより、光学顕微鏡でのXY分解能の限界: 200nm以下となる、120nmの分解能となる画像を取得. なおZ方向分解能も、500nmから300nmまで大幅に向上. 超解像顕微鏡としては低ダメージであり、画像取得に時間がかからないことから、タイムラプス観察も可能.	The N-SIM, Super Resolution Microscope is a unique high-speed structured illumination system. N-SIM can acquire 120 nm resolution in XY direction and 300 nm in Z. This value is achived beyond the optical resolution.
仕様：Specs	搭載レーザ:405nm, 488nm, 561nm, 633nm 電動XYステージ, パーフェクトフォーカスシステムを搭載.	Laser: 405/488/561/640 nm.
説明：Guide		The N-SIM, Super Resolution Microscope is a unique high-speed structured illumination system. N-SIM can acquire 120 nm resolution in XY direction and 300 nm in Z. This value is achived beyond the optical resolution.
